Diferenciālā spiediena raidītāja defektu noteikšana
Nosaukums
Nosaukums
Kļūdu atkļūdošanas darbības
1. Pārbaudiet, vai diferenciālā spiediena devēja barošanas avots ir pievienots atpakaļgaitā un vai barošanas avota pozitīvais un negatīvais pols ir pievienoti pareizi.
2. Izmēriet, vai raidītāja barošanas blokā ir 24V līdzstrāvas spriegums; Jānodrošina, lai raidītāja barošanas spriegums būtu lielāks vai vienāds ar 12V (ti, raidītāja barošanas avota ieejas spriegums ir lielāks vai vienāds ar 12V). Ja nav barošanas avota, pārbaudiet, vai ķēde ir atvienota, vai noteikšanas instruments ir izvēlēts nepareizi (ieejas pretestībai jābūt mazākai vai vienādai ar 250 Ω) utt.
3. Ja spiediena raidītājs ir aprīkots ar mērinstrumenta galvu, ir jāpārbauda, vai mērinstrumenta galviņa nav bojāta (vispirms var tikt īssavienojums abiem mērinstrumenta galviņas vadiem, un, ja īssavienojums ir normāls, tas norāda, ka ir bojāta mērinstrumenta galva). Ja mērinstrumenta galviņa ir bojāta, tā ir jānomaina.
4. Ja rodas problēmas ar diferenciālā spiediena raidītāju, ampērmetru var virknē savienot ar 24 V strāvas ķēdi, lai pārbaudītu, vai strāva ir normāla. Ja tas ir normāli, tas norāda, ka raidītājs ir normāls. Šajā laikā ir jāpārbauda, vai citi instrumenti ķēdē ir normāli.
5. Vai strāvas padeve ir pievienota raidītāja barošanas avota ieejas spailei? Pievienojiet strāvas vadu strāvas vadu pieslēgvietai.
defektu noteikšana,
Konstatējot diferenciālā spiediena raidītāja defektus, ir svarīgi izprast diferenciālā spiediena devēja darbības principu, lai atvieglotu un ātri noteiktu cēloni.

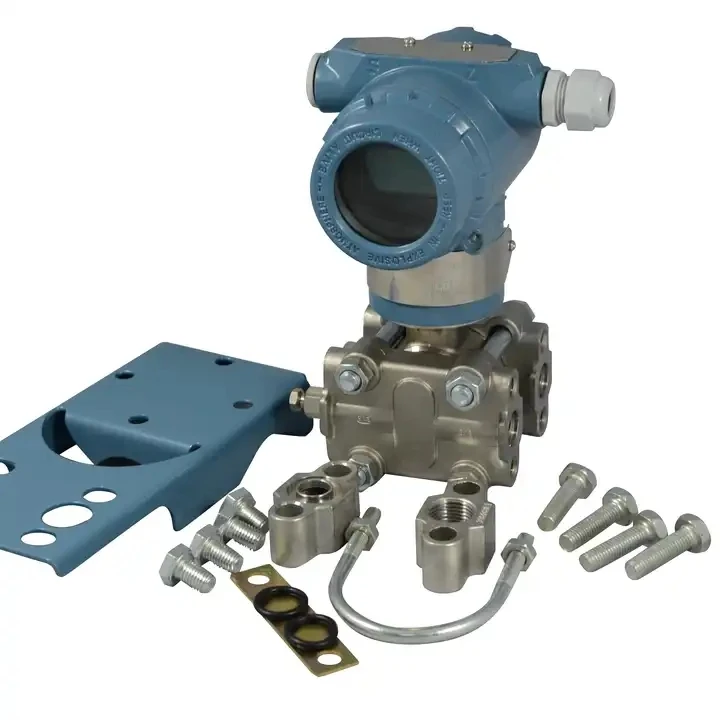

Diferenciālā spiediena raidītāja darbības princips: diferenciālais spiediens no dubultspiediena caurulēm tieši iedarbojas uz raidītāja sensora dubultās izolācijas diafragmu un tiek pārsūtīts uz mērīšanas elementu caur blīvējuma šķidrumu membrānas iekšpusē. Mērelements pārvērš izmērīto diferenciālā spiediena signālu atbilstošā elektriskajā signālā un nosūta to pārveidotājam. Pēc pastiprināšanas un citas apstrādes tas kļūst par standarta elektriskā signāla izvadi.
Vairākas izplatītas un praktiskas mērīšanas metodes diferenciālā spiediena devējiem:
1. Apvienojumā ar droseles elementu šķidruma plūsmas ātrumu mēra, izmantojot diferenciālā spiediena vērtību, kas ģenerēta pirms un pēc droseles elementa.
2. Izmēriet šķidruma augstumu, izmantojot spiediena starpību, ko rada tā gravitācija.
3. Tieši izmērīt dažādu cauruļvadu un tvertņu šķidrumu spiediena starpību.
Raidītāju mērīšanas procesā bieži rodas daži defekti. Savlaicīga defektu diagnostika, analīze un apstrāde ir ļoti svarīga nepārtrauktai ražošanai. Mēs esam apkopojuši un apkopojuši dažas sprieduma un analīzes metodes un procesus, pamatojoties uz mūsu pieredzi ikdienas apkopē.
